濕電除塵器作為工業煙氣深度凈化的核心設備，在火電、冶金、建材等行業的超低排放改造中應用廣泛，其內部結構的合理性直接決定了顆粒物脫除效率、運行穩定性與維護成本。不同于常規干式電除塵器，濕電除塵器通過在陽極表面形成連續水膜，避免了反電暈和二次揚塵問題，可高效捕獲PM2.5細顆粒物、重金屬霧滴等污染物，而這一性能的實現，完全依托于其內部各功能模塊的協同配合。

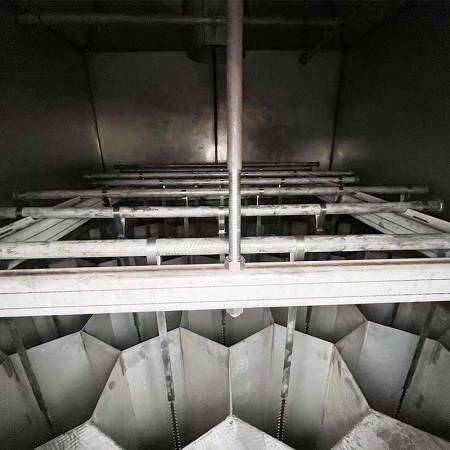

濕電除塵器的核心集塵單元是陽極系統，當前主流結構分為金屬陽極與非金屬導電陽極兩類。金屬陽極多采用316L或2205雙相不銹鋼材質，常見的蜂窩式、板式結構排布緊湊，其中蜂窩式陽極的通道截面多為正六邊形，在相同占地面積下可獲得更大的集塵面積，氣流分布也更均勻。非金屬陽極則以導電玻璃鋼為代表，具備耐腐蝕、重量輕的優勢，尤其適用于高腐蝕性煙氣工況。陽極系統的頂部設置有布水裝置，工作時噴淋水在陽極板表面形成厚度均勻的連續水膜，將捕獲的顆粒物及時沖刷至灰斗，從根源上消除了干式電除塵器常見的振打二次揚塵問題。

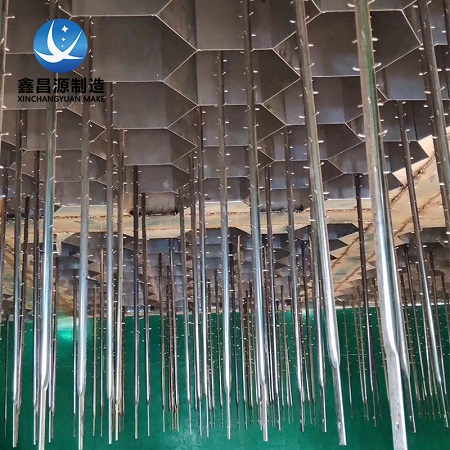

陰極系統是濕電除塵器的放電核心，由陰極線、陰極框架和絕緣支承部件組成。陰極線的選型直接影響電場放電的均勻性，目前常用的類型包括鋸齒線、芒刺線和魚骨線，不同線體的放電強度和起暈電壓存在明顯差異。陰極框架采用剛性結構固定，通過頂部的絕緣瓷瓶與殼體實現電氣隔離，保障高壓供電的安全性。為避免絕緣部件表面結露積灰導致爬電，內部還設置有熱風清掃或電加熱裝置，在機組啟停和低負荷運行時維持絕緣件表面溫度高于煙氣露點，防止絕緣失效。

氣流分布與噴淋清灰系統是保障設備高效運行的輔助關鍵結構。煙氣入口處設置有多層均流板，通過不同開孔率的梯度設計，將進入電場的煙氣速度偏差控制在10%以內，避免局部流速過快導致的顆粒物逃逸。噴淋系統分為前置預洗滌噴淋和陽極水膜噴淋兩部分，前置噴淋可預先降溫調質煙氣，部分脫除大顆粒污染物，陽極噴淋則采用分區供水的設計，根據不同電場的集塵負荷調整水量，既保證清灰效果，又減少水耗和二次霧滴的生成。

殼體與排灰單元作為內部結構的外圍支撐，多采用碳鋼襯玻璃鱗片或整體玻璃鋼防腐結構，可適應長期高濕、含腐蝕性介質的運行環境。底部的集液槽設置有導流和沉淀結構，將沖刷下來的泥漿及時排出，避免淤積堵塞通道。近年來，行業內還在逐步推廣模塊化內部結構設計，將陽極、陰極和噴淋單元預制成標準模塊，大幅降低現場安裝的難度和偏差，進一步提升濕電除塵器的長期運行可靠性。
